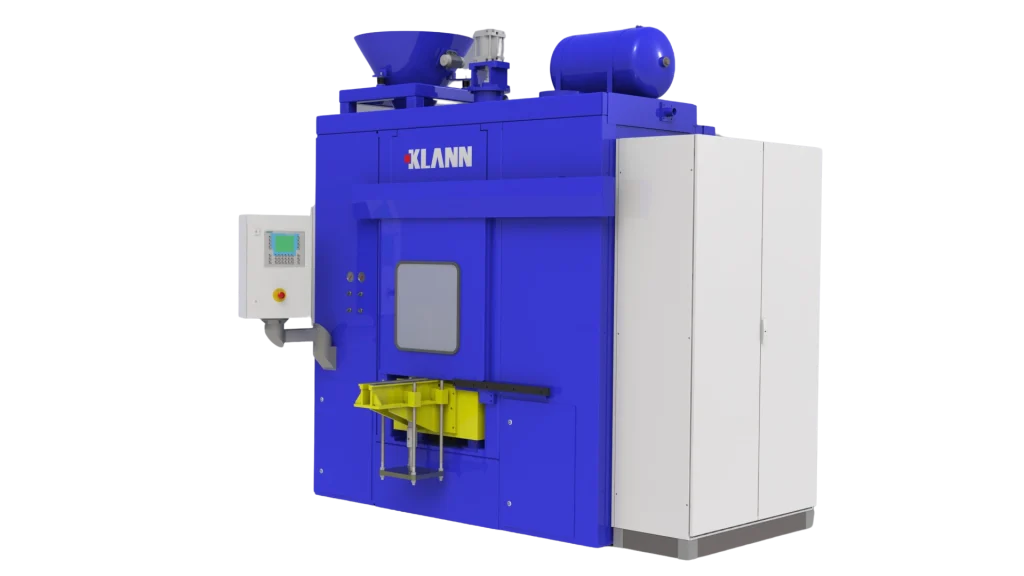

KLANN Anlagentechnik предлагает машины для стрельбы стержнями для всех распространенных процессов производства стержней, таких как процессы холодного и горячего бокса, CO2 и процессы кронинга. Системы зарекомендовали себя в различных сферах применения более 30 лет и доступны для объемов стрельбы от 3 до 40 литров.
Помимо отдельных машин, в качестве полностью автоматических центров производства стержней предлагаются комплексные системы, включающие подачу песка, добавление связующего, смесительные устройства и обработку стержней.
Машины для прострела стержней KLANN зарекомендовали себя в практическом использовании на протяжении десятилетий и в основном используются при трехсменном режиме работы. Машины доступны для горизонтально и/или вертикально разделенных стержневых ящиков.
В дополнение к чистым горячим камерам, холодным камерам или машинам с CO2, также доступны комбинированные машины, которые, помимо нагревательных щек, также оснащены устройствами для подачи газа.
высокое воспроизводимое качество керна за счет поставки комплексных систем, включая обработку и транспортировку песка
Короткие расстояния перемещения за счет перемещения передней части стола станка по столу станка. Это экономит подъемные движения для удаления сердцевины и обеспечивает короткое время цикла.
Подвижный вбок узел стрельбы и подачи газа для удаления стреляющего цилиндра из области стержневого ящика после выстрела и предотвращения затвердевания стержневого песка в стреляющих отверстиях и в стреляющем цилиндре
короткое время цикла за счет оптимизации проектирования и технологических процессов и, как следствие, высокая часовая производительность
высокая доступность с длительными интервалами технического обслуживания
Регулируемые по высоте зажимные губки для фиксации стержневого ящика посередине стержневого ящика.
Полный корпус с широкими дверцами для отвода отработанного тепла и отработанного воздуха, а также для защиты от летящего песка.
Высокие усилия закрытия стержневого ящика с точным ведением зажимных губок, что обеспечивает низкое образование заусенцев и, соответственно, меньшую доработку получаемых стержней.
небольшой компактный дизайн, занимающий мало места
Простая замена стержневого ящика с помощью дополнительного встроенного подъемного механизма.
хороший доступ для замены инструмента и технического обслуживания
Устройство для смены стержневого ящика
Устройство для вытягивания оправки
Устройство для вытягивания боковых незакрепленных деталей
Приспособление для смене стержневого ящика
Автоматическая регулировка наклона головки
Адаптация к разной ширине стержневого ящика
Автоматическое устройство для снятия заусенцев
Опорная рама с ящиками для чистки
Робот для удаления сердцевины для дальнейшей обработки или хранения
| Единица | P5 CB/CO2-HV | P12 CB/CO2-HV | P25 CB/CO2-HV | P40 CB/CO2-HV | |
|---|---|---|---|---|---|
| Объем выстрела | дм³ | 5 | 12 | 25 | 40 |
| Запас песка - Подача | дм³ | 60 | 60 | 120 | 250 |
| Давление выстрела, регулируемое | бар | 1 - 6 | 1 - 6 | 1 - 6 | 1 - 6 |
| Потребление сжатого воздуха за цикл | дм³ | 20 | 20 | 50 | 80 |
| Время цикла, исключая время отверждения, извлечения стержня, стрельбы и вентиляции | сек. | 12 | 12 | 16 | 20 |
| Стол машины - Голова для стрельбы (Y) | мм | 550 - 190 | 550 - 190 | 715 - 295 | 750 - 250 |
| Между зажимными кулачками (X) | мм | 510 - 110 | 510 - 110 | 740 - 180 | 880 - 250 |
| Прессовые силы | |||||
| Зажимные кулачки | N | 13,000 | 23,500 | 37,000 | 60,000 |
| Стол машины | N | 23,500 | 50,000 | 94,000 | 150,000 |
| Габариты машины | |||||
| Высота (H) | мм | 2,500 | 2,800 | 3,150 | 3,500 |
| Ширина (B) | мм | 2,850 | 3,350 | 3,650 | 4,000 |
| Глубина (T) | мм | 1,560 | 1,560 | 1,850 | 2,500 |
| Выступ стола машины (T) | мм | 350 | 350 | 550 | 900 |
