Kernschießmaschinen

Einstation
Kernschieß­maschinen

Einstation-Kernschießmaschinen für Cold-Box, Hot-Box, CO₂ und Croning – mit Schießvolumen von 3 bis 40 Litern.

P5 VA CB für Cold-Box mit Maschinentischaustrag – KI-aufbereitetes Herstellerfoto
KLANN Anlagentechnik Made in Germany
Info

Technik auf einen Blick

Verfahren
Cold-Box, Hot-Box, CO₂ und Croning
Schießvolumen der Baureihe
3 bis 40 Liter
Kernkästen
Horizontal und/oder vertikal geteilt, je nach Ausführung
Ausbau
Einzelmaschine oder vollständiges Kernfertigungszentrum
Praxis

Aktuelle Ausführung: P5 VA CB

Die abgebildete P5 VA CB ist eine aktuelle 5-Liter-Kernschießmaschine für Cold-Box-Anwendungen mit Maschinentischaustrag. Die Fotos und das Rendering zeigen die vom Hersteller bereitgestellte Ausführung.

01

Technik im Detail

KLANN Anlagentechnik bietet Kernschießmaschinen für alle gängigen Kernherstellungsverfahren wie unter anderem für Cold- und Hot-Box, CO₂– und Croning-Verfahren an. Die Anlagen haben sich bereits in den verschiedenen Anwendungen seit über 30 Jahren bewährt und werden für Schießvolumen von 3 – 40 Liter angeboten.

Es werden neben Einzelmaschinen auch komplette Systeme inklusive Sandanlieferung, Bindemittelzugabe, Mischaggregaten bis zur Kernhandhabung als vollautomatische Kernfertigungszentren angeboten.

Die KLANN Kernschießmaschinen haben sich im Praxiseinsatz seit Jahrzehnten bewährt und werden überwiegend im 3-Schichtbetrieb eingesetzt. Die Maschinen sind für horizontal und/oder vertikal geteilte Kernkästen verfügbar.

Neben reinen Hot-Box, Cold-Box oder CO₂-Maschinen sind auch Kombinationsmaschinen lieferbar, die neben Heizbacken auch über Begasungsvorrichtungen verfügen.

02

Die KLANN Kernschießmaschinen zeichnen sich aus durch:

  • Hohe, reproduzierbare Kernqualität durch Lieferung kompletter Systeme inkl. Sandaufbereitung und Förderung
  • Geringe Verfahrwege durch Mitnahme des Maschinentischvorbaus am Maschinentisch. Somit werden Hubbewegungen zum Austrag des Kernes gespart und kurze Zykluszeiten erreicht
  • Seitlich verfahrbare Schieß- und Begasungseinheit, um den Schießzylinder nach dem Schuss aus dem Kernkastenbereich zu entfernen und ein Anhärten des Kernsandes in den Schießöffnungen und im Schießzylinder zu vermeiden
  • Kurze Taktzeiten durch optimierte Konstruktion und Prozessabläufe und damit hohe Stundenleistung
  • Hohe Verfügbarkeit bei langen Wartungsintervallen
  • Höhenverstellbare Spannbacken, um die Kernkastenklemmung in der Mitte des Kernkastens sicherzustellen
  • Komplette Einhausung mit breiten Zugangstüren zur Abwärme- und Abluftableitung und als Schutz vor herausfliegendem Sand
  • Hohe Kernkastenschließkräfte bei genauer Spannbackenführung, daher geringe Gratbildung und entsprechend weniger Nacharbeit an den produzierten Kernen
  • Kleine, kompakte Bauweise bei geringer Stellfläche
  • Einfacher Kernkastenwechsel mit optional eingebauten Hebezeugen
  • Gute Zugänglichkeit zum Werkzeugwechsel und für Wartungszwecke
03

Verfügbare Optionen bei KLANN Kernschießmaschinen:

  • Kernkastenwechselvorrichtung
  • Dornziehvorrichtung
  • Seitliche Losteilziehvorrichtung
  • Kernbüchsenwechselhilfe
  • Automatische Kippbockverstellung
  • Anpassung an verschiedene Kernkastenbreiten
  • Automatische Entgratvorrichtung
  • Untergestell mit Reinigungsschubladen
  • Kernhandhabungsroboter zur Weiterverarbeitung oder Einlagerung
Daten

Technische Daten

Auf kleinen Bildschirmen können Sie die Tabelle seitlich bewegen.

Merkmal Einheit P5 CB/CO2-HV P12 CB/CO2-HV P25 CB/CO2-HV P40 CB/CO2-HV
Schießvolumen dm³ 5 12 25 40
Sandvorrat - Beschickung dm³ 60 60 120 250
Schießdruck, regelbar bar 1 - 6 1 - 6 1 - 6 1 - 6
Druckluftverbrauch pro Takt dm³ 20 20 50 80
Taktzeiten, ohne Härte-, Dornzieh-, Schieß- und Entlüftungszeiten Sek. 12 12 16 20
Maschinentisch – Schießkopf (Y) mm 550 - 190 550 - 190 715 - 295 750 - 250
zwischen Spannbacken (X) mm 510 - 110 510 - 110 740 - 180 880 - 250
Presskräfte
Spannbacken N 13.000 23.500 37.000 60.000
Maschinentisch N 23.500 50.000 94.000 150.000
Maschinenabmessungen
Höhe (H) mm 2.500 2.800 3.150 3.500
Breite (B) mm 2.850 3.350 3.650 4.000
Tiefe (T) mm 1.560 1.560 1.850 2.500
Maschinentischvorbau (T) mm 350 350 550 900
FAQ

Fragen und Antworten

Welche Kernherstellungsverfahren sind möglich?

KLANN bietet Einstation-Kernschießmaschinen für Cold-Box, Hot-Box, CO₂ und Croning an. Auch Kombinationsmaschinen mit Heizbacken und Begasungsvorrichtungen sind lieferbar.

Welche Schießvolumen bietet die Baureihe?

Die Baureihe wird mit Schießvolumen von 3 bis 40 Litern angeboten. Die technische Tabelle zeigt die Ausführungen P5, P12, P25 und P40 mit ihren jeweiligen Abmessungen, Kräften und Verbrauchswerten.

Sind die Tabellenwerte für Taktzeiten vollständige Produktionszyklen?

Nein. Die angegebenen Taktzeiten verstehen sich ohne Härte-, Dornzieh-, Schieß- und Entlüftungszeiten. Die tatsächliche Zykluszeit hängt daher vom Kern, dem Verfahren und den gewählten Optionen ab.

Kann KLANN ein vollständiges Kernfertigungszentrum liefern?

Ja. Neben Einzelmaschinen werden Systeme mit Sandanlieferung, Bindemittelzugabe, Mischaggregaten und automatischer Kernhandhabung angeboten.

Welche aktuelle Cold-Box-Ausführung ist abgebildet?

Die Bilder zeigen die P5 VA CB mit 5 Litern Schießvolumen und Maschinentischaustrag. Sie ist für Cold-Box-Anwendungen ausgeführt. Die vorhandene Baureihentabelle beschreibt weitere Maschinentypen und ersetzt keine projektspezifische Auslegung der P5 VA CB.

Technik in Bewegung

Einstation
Kernschieß­maschinen

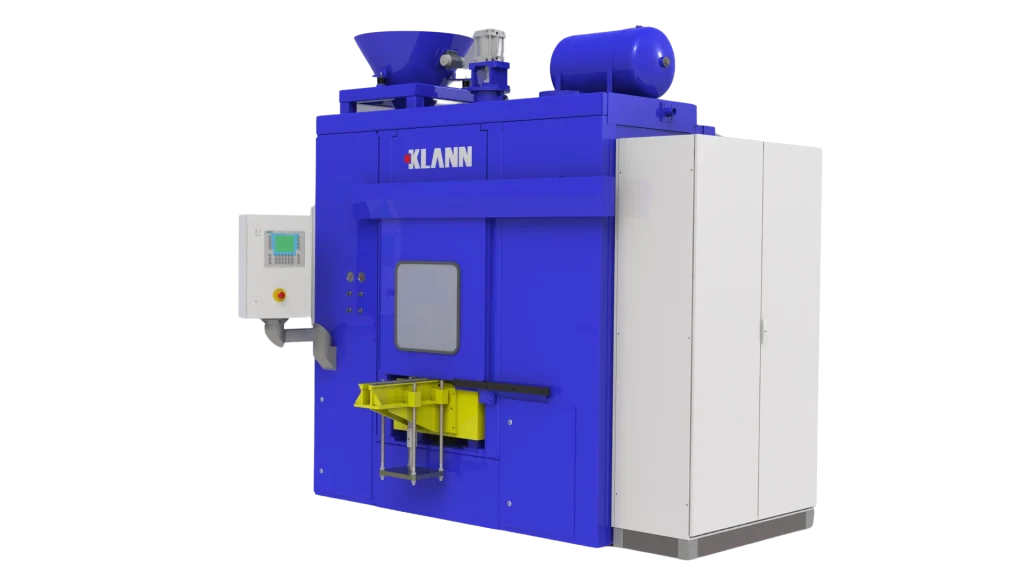

Animation einer 12-Liter-Kernschießmaschine mit Maschinentischaustrag

P5 VA CB für Cold-Box mit Maschinentischaustrag – KI-aufbereitetes Herstellerfoto
P5 VA CB für Cold-Box mit Maschinentischaustrag
P5 VA CB, 5 Liter – Hersteller-Rendering
P5 VA CB, 5 Liter – Hersteller-Rendering
