Kernmacherei

Kernsand­mischer PKM

PKM-Chargenmischer bereiten Kernsand mit Bindemitteln auf – mit intensiver Durchmischung und frontseitigem Austrag.

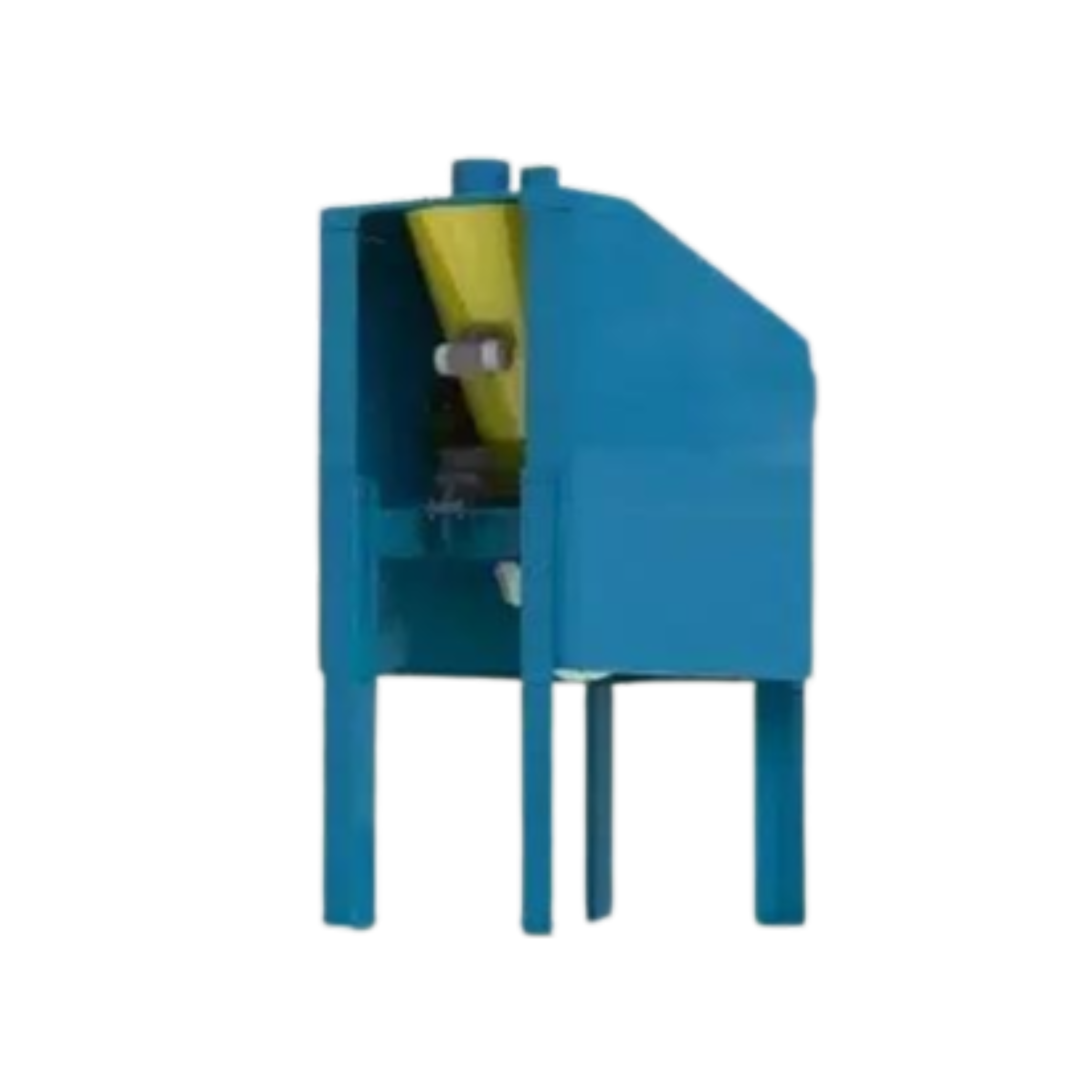

Kernsandmischer
KLANN Anlagentechnik Made in Germany
Info

Technik auf einen Blick

Standardmodelle
PKM-30, PKM-40 und PKM-50
Mischvolumen
30, 40 oder 50 Liter
Maximale Mischleistung
2,2 bis 3,6 t/h, je nach Modell
Antriebsleistung
2,2 bis 4,0 kW, je nach Modell
01

Die Kernsandmischer sind kompakte Chargenmischer zur Sandaufbereitung mit Bindemitteln

Die KLANN Kernsandmischer vom Typ PKM werden in verschiedenen Größen und Mischleistungen angeboten. Der Austrag erfolgt durch Umkippen der Mischtrommel und Herausfließen des Kernsandes zur Frontseite. Damit entfallen störanfällige Austragsklappen oder -schieber. Die Anordnung des Mischwerkzeugs am Boden und die Konstruktion der Mischtrommel stellen eine intensive Durchmischung des Bindemittel-Sand-Gemisches bei geringem Energieverbrauch sicher.

Die Mischer werden mit volumetrischer und gravimetrischer Sanddosiereinheit angeboten.

Der Austrag des Kernsandes zur Front erlaubt eine direkte, ebenerdige Aufstellung und Übergabe des Materials in einen darunter befindlichen Behälter, was im einfachsten Fall eine Schubkarre, oder in der vollautomatischen Ausführung der Transportbehälter der KLANN Hublaufkatze HLK sein kann.

02

Eigenschaften und Vorteile der KLANN PKM Kernsandmischer:

  • Kompakte Bauweise
  • Keine Materialeintrags- oder Austragsklappen, die sich festsetzen können
  • Kernsandaustrag frontseitig direkt in Transportbehälter
  • Einsatz als manuell betätigter Mischer, oder in vollautomatischer Einbindung in eine Kernsandaufbereitung mit Verteilung
  • Leichte Zugänglichkeit des Mischerkübels und der Mischwerkzeuge zum Reinigen
  • Ebenerdige Aufstellung
  • Geringe Bauhöhe
  • Einfache Kalibrierung der Bindermengen durch leicht demontierbare Dosierdüsen
  • Kurze Mischzeiten durch optimierte Mischwerkzeuge
  • Einsatz mit Sandverwiegung oder -volumendosierung möglich
Daten

Technische Daten

Leistungs- und Abmessungsdaten aus dem KLANN-Prospekt. Die Angaben beziehen sich auf die dort beschriebenen Ausführungen.

Auf kleinen Bildschirmen können Sie die Tabelle seitlich bewegen.

PKM-Modelle im Vergleich
Kenngröße Einheit PKM-30 PKM-40 PKM-50
Mischvolumen L 30 40 50
Chargengewicht kg 22,5-45 30-60 37,5-75
Maximale Mischleistung t/h 2,2 2,9 3,6
Antriebsleistung kW 2,2 3,0 4,0
Mischerbreite (B) mm 760 850 930
Mischerhöhe ohne Füße (H) mm 1130 1200 1300
Auswurfhöhe ohne Füße (h) mm 120 50 50
Tiefe mit Eingreifschutz (T) mm 1400 1500 1600
Tiefe ohne Eingreifschutz (t) mm 1010 1100 1200

Originalprospekt mit technischen Daten öffnen

FAQ

Fragen und Antworten

Wie wird der Kernsand aus einem PKM-Mischer ausgetragen?

Die Mischtrommel wird gekippt. Der Kernsand fließt an der Frontseite in einen darunterstehenden Behälter. Austragsklappen oder Austragsschieber sind dafür nicht erforderlich.

Kann der PKM-Mischer eine automatische Kernsandverteilung versorgen?

Ja. Der frontseitige Austrag ermöglicht die Übergabe an den Transportbehälter der KLANN Hublaufkatze HLK. Der Mischer kann manuell betrieben oder in eine automatische Kernsandaufbereitung mit Verteilung eingebunden werden.

Welche Sanddosierung ist beim PKM möglich?

KLANN bietet die Mischer mit volumetrischer oder gravimetrischer Sanddosierung an. Die Standardmodelle PKM-30, PKM-40 und PKM-50 haben 30, 40 beziehungsweise 50 Liter Mischvolumen. Ihre maximale Mischleistung liegt laut Prospekt bei 2,2, 2,9 beziehungsweise 3,6 t/h.

Technik in Bewegung

Kernsand­mischer PKM

Animation einer Kernsandaufbereitungsanlage für Gießereien

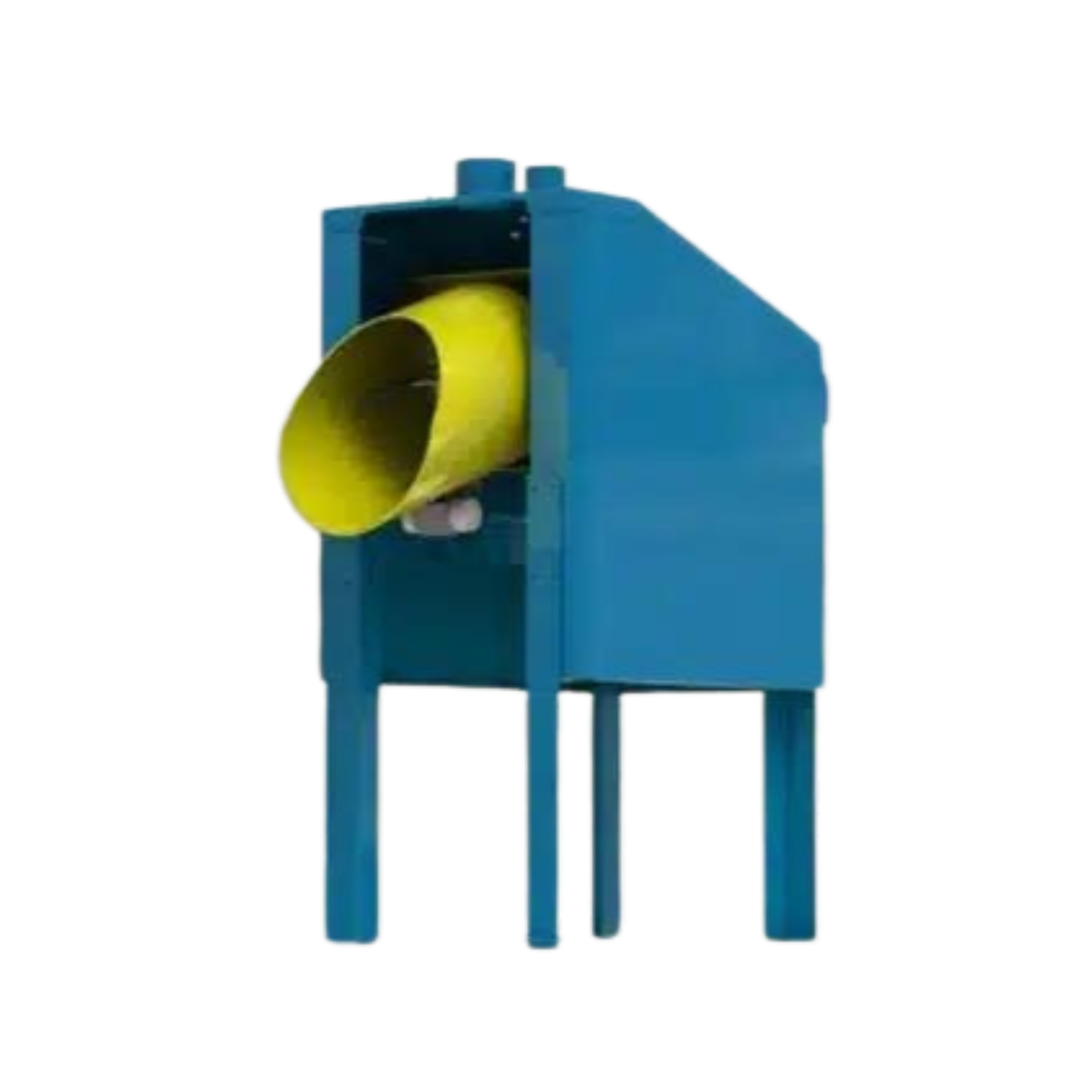

Kernsandmischer gekippt
Kernsandmischer gekippt
