Bandautomaten

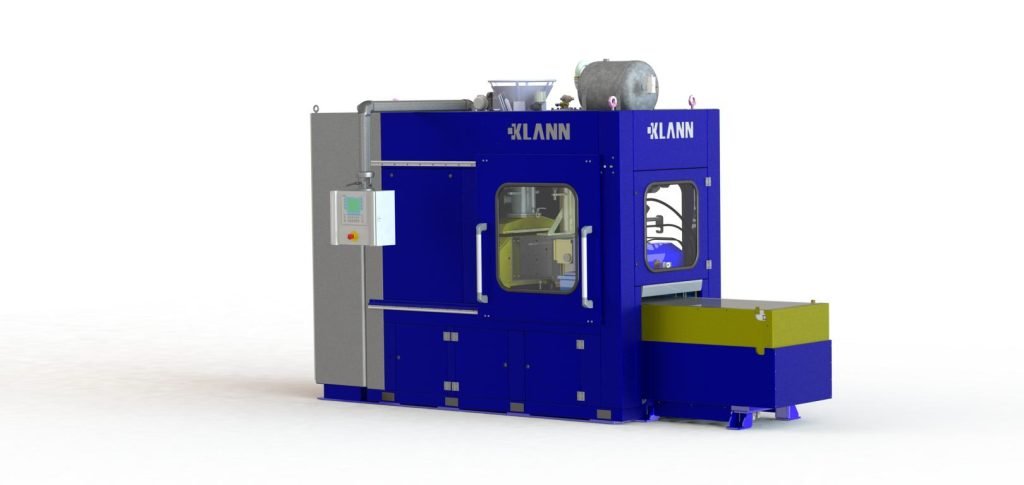

Bandautomaten sind Kernschießmaschinen mit automatischem Bandaustrag für die Serienproduktion von Kernen.
Technik auf einen Blick
- Kernaustrag
- Automatisch über ein Förderband
- Einsatz
- Serienfertigung, unter anderem für Automobil- und Armaturenindustrie
- Hot-Box-Typen in der Tabelle
- P5, P8 und P15 BA/HB
- Tabellierte Schießvolumen
- 5, 8 und 15 dm³
Hot-Box und Cold-Box mit Bandaustrag
Zum Produktprogramm gehören unter anderem P5 BA HB und P8 BA HB für Hot-Box sowie P12 BA CB für Cold-Box. Die Zahl im Typennamen bezeichnet das Schießvolumen in Litern: 5, 8 beziehungsweise 12 Liter. BA steht für Bandautomat, HB für Hot-Box und CB für Cold-Box.
Die aktuellen Fotos zeigen den P12 BA CB und den P5 BA HB spezial. Die technische Tabelle auf dieser Seite dokumentiert die dort ausdrücklich genannten Hot-Box-Ausführungen P5, P8 und P15 BA/HB; ihre Werte sind nicht auf den P12 BA CB oder die Spezialausführung übertragbar.
Technik im Detail
Bandautomaten sind Kernschießmaschinen mit automatischem Bandaustrag für die Serienfertigung von Kernen.
Sie werden in erster Linie zur Serienproduktion von Kernen in der Automobil- und Armaturenindustrie eingesetzt.
Die KLANN Bandautomaten zeichnen sich aus durch:
- Kurze Verfahrwege, dadurch kurze Maschinentaktzeit von ab 5 Sekunden ohne prozessabhängige Zusatzzeiten
- Vollautomatischer Betrieb, ohne Bedienerfreigabe
- Ablage, Austrag und Pufferung der hergestellten Kerne auf einem Transportband, kein ständiger Personalbedarf
- Hohe Kernkasten-Spannkräfte, genaue Kernkastenführung, daher geringe Gratbildung und entsprechend geringe Nacharbeit an den Kernen
- Sanfter Austrag und Ablage der Kerne auf dem höhenverstellbaren Förderband
- Komplette Einhausung mit breiten Zugangstüren zur Abwärme- und Abluftableitung und als Schutz vor herausschießendem Sand
- Einfacher Kernkastenwechsel mit optional eingebauten Hebezeugen
- Hydraulische Steuerung mit Proportionalventiltechnik zur Reduzierung von Kernbruch durch sanftes Öffnen der Kernkästen
- Durch variierbare Füllvolumina im Schießzylinder wird ein wiederholtes Aufwirbeln und dadurch ein Anhärten des Kernsandes vermieden
- Kompakte Konstruktion mit geringer Aufstellungsfläche
Verfügbare Zusatzeinrichtungen für KLANN Bandautomaten:
- Kernkastenwechselvorrichtung
- Dornziehvorrichtung
- Seitliche Losteilziehvorrichtung
- Automatische Kippbockverstellung
- Anpassung an verschiedene Kernkastenbreiten
- Automatische Entgratvorrichtung
- Untergestell mit Reinigungsschubladen
- Kernhandhabungsroboter zur Weiterverarbeitung oder Einlagerung
Technische Daten
Auf kleinen Bildschirmen können Sie die Tabelle seitlich bewegen.
| Merkmal | Einheit | P5- BA/HB | P8- BA/HB | P15- BA/HB |
|---|---|---|---|---|
| Schießvolumen | dm³ | 5 | 8 | 15 |
| Sandvorrat - Beschickung | dm³ | 60 | 60 | 120 |
| Schießdruck, regelbar | bar | 1 - 6 | 1 - 6 | 1 - 6 |
| Druckluftverbrauch pro Takt | dm³ | 25 | 32 | 50 |
| Taktzeiten, ohne Heizen, Dornziehvorr. Blasen | Sek. | 5 | 7 | 10 |
| Kernbüchsenabmessungen | ||||
| min. Breite/Hälfte | mm | 40 | 40 | 40 |
| max. Breite/Hälfte | mm | 110 | 110 | 110 |
| max. Länge | mm | 500 | 600 | 800 |
| max. Höhe | mm | 250 | 300 | 500 |
| Hub der Spannvorrichtung | mm | 320 | 320 | 400 |
| Breite Austragsband | mm | 500 | 600 | 800 |
Fragen und Antworten
Was unterscheidet einen Bandautomaten vom Maschinentischaustrag?
Der Bandautomat legt die produzierten Kerne auf einem Förderband ab. Während der nächste Kern gefertigt wird, kann das Band den vorherigen Kern austragen und puffern. Eine gesonderte Kernentnahme am Maschinentisch entfällt.
Bedeutet eine Taktzeit von 5 Sekunden einen fertigen Kern alle 5 Sekunden?
Nicht pauschal. Die Tabelle nennt für den P5 BA/HB eine Maschinentaktzeit von 5 Sekunden ohne Heizen, Dornziehen und Blasen. Beim P8 und P15 sind 7 beziehungsweise 10 Sekunden angegeben. Die vollständige Zykluszeit hängt vom Prozess ab.
Welche Aufgaben übernimmt das Austragsband?
Das Band übernimmt Ablage, Austrag und Pufferung. Während des Transports im Bandautomaten können die Kerne nachhärten und ausgasen, bevor sie weiter gehandhabt werden.
Müssen Ausschusskerne separat entnommen werden?
Nicht zwingend. Kerne, die nicht abgenommen werden, können am Bandende in einen Ausschussbehälter fallen. Das spart einen zusätzlichen Entnahmevorgang.
Welche Zusatzeinrichtungen sind möglich?
Zum Optionsumfang gehören unter anderem Kernkastenwechselhilfen, Dorn- und Losteilziehvorrichtungen, automatische Kippbockverstellung, Entgratung und Kernhandhabungsroboter.
Was bedeuten P5, P8, P12, BA, HB und CB?
P5, P8 und P12 kennzeichnen 5, 8 und 12 Liter Schießvolumen. BA bezeichnet den Bandautomaten mit automatischem Bandaustrag. HB steht für Hot-Box, CB für Cold-Box. Die gezeigte P5 BA HB spezial ist eine gesonderte Spezialausführung.
