Schüttgutfördertechnik

Proben­transport­anlagen

SV50-1d und HLK-50 transportieren Eisenerzproben vollautomatisch von der Probenentnahme am Förderband zum Analyselabor – im Einsatz in Australien.

SV50-1d Probentransportwagen an einer Einschienenbahn – Visualisierung
KLANN Anlagentechnik Made in Germany
Info

Technik auf einen Blick

Anlagentypen
SV50-1d und HLK-50
Transportgut
Eisenerzproben
Förderweg
Probenentnahme am Förderband bis zum Analyselabor
Einsatzorte
Roy Hill Mine und Port Hedland, Australien
Praxis

Eisenerzproben automatisch zum Labor transportieren

Die KLANN Probentransportanlagen SV50-1d und HLK-50 verbinden die Probenentnahme am Förderband mit dem Analyselabor. Sie werden in Eisenerzminen wie der Roy Hill Mine und im Eisenerzumschlaghafen Port Hedland in Australien eingesetzt.

Das System basiert auf der bewährten Kernsandtransporttechnik. Ein Kübelwagen fährt unter einer Einschienenkranbahn von der Beladestelle zum Labor. Nach der automatischen Bodenentleerung kehrt er zur Aufnahme der nächsten Probe zurück.

Der Fachartikel zur Anlage in Port Hedland beschreibt einen Reibradantrieb, innenliegende Stromschienen und eine Funksteuerung. Dadurch kommt der Wagen ohne Schleppkabel aus. Die Schienenführung kann Kurven, Steigungen und Gefälle aufnehmen; für größere Höhenunterschiede ist eine Ausführung mit Kettenzug beschrieben.

Praxis

Einsatz in Australien: Roy Hill und Port Hedland

Der KLANN-Projektbericht dokumentiert den Transport von Pellet- und Stückerzproben über mehrere hundert Meter zum Zentrallabor der Roy Hill Mine. Der Fachartikel von 2014 beschreibt die bereits 2013 in Betrieb genommene Anlage in Port Hedland mit Proben von etwa 30 kg je Transport.

Fachartikel herunterladen (PDF, Deutsch)

Veröffentlichten KLANN-Projektbericht lesen

Fachartikel Port Hedland lesen (2014, Deutsch)

FAQ

Fragen und Antworten

Welche Probentransportanlagen liefert KLANN für Eisenerz?

KLANN setzt die Typen SV50-1d und HLK-50 ein. Sie transportieren Eisenerzproben vollautomatisch von der Probenentnahme am Förderband zum Analyselabor, unter anderem in Australien.

Wie läuft der automatische Probentransport ab?

Die Probe gelangt über eine Schurre in den offenen Kübel. Der Wagen fährt zum Labor, entleert den Kübel automatisch über eine elektrisch betätigte Bodenklappe und fährt anschließend zur Beladestelle zurück.

Wo sind KLANN Probentransportanlagen im Einsatz?

Belegte Einsatzorte sind die Roy Hill Mine und der Eisenerzumschlaghafen Port Hedland in Australien. Projektbericht und Fachartikel beschreiben den automatischen Transport von Eisenerzproben zum Labor.

Kann die Fahrstrecke Kurven und Höhenunterschiede enthalten?

Ja. Der Fachartikel beschreibt eine DEMAG-KBK-Kranschiene mit Kurven, Steigungen und Gefällen. Eine Ausführung mit Kettenzug hebt den Kübel zunächst an, bevor er horizontal weiterfährt. Die Streckenführung wird projektspezifisch ausgelegt.

Wie werden Antrieb und Steuerung versorgt?

Bei dem im Fachartikel beschriebenen System versorgen innenliegende Stromschienen die Antriebe. Die Signale werden per Funk übertragen. Der Wagen benötigt dadurch kein Schleppkabel.

Welche technischen Werte nennt der Fachartikel?

Der Fachartikel von 2014 nennt 10–100 Liter Kübelvolumen, bis 60 m/min Fahrgeschwindigkeit, 5–200 m Streckenlänge und 1–8 m Hubhöhe. Diese Angaben beschreiben das damalige System und sind keine pauschale Spezifikation jeder heutigen SV50-1d- oder HLK-50-Anlage.

Lässt sich das System in bestehende Anlagen nachrüsten?

Der Fachartikel beschreibt die Nachrüstung als mögliche Anwendung. Die kompakte Bauform und die Aufhängung der Kranschiene an Stahlträgern erleichtern die Integration. Einbauraum, Tragwerk und Übergabestellen sind für das jeweilige Projekt zu prüfen.

Welche Sicherheitsmerkmale werden beschrieben?

Genannt werden eine Verriegelung des Kübels während der Fahrt sowie Sicherheitsbügel zum Kollisionsschutz. Die konkrete Sicherheitsauslegung richtet sich nach der geplanten Anlage und ihren Einsatzbedingungen.

Ist der Einsatz in staubiger und heißer Umgebung belegt?

Der Fachartikel berichtet über den Einsatz in Port Hedland bei Außentemperaturen bis 55 °C sowie staubiger und korrosiver Umgebungsluft. Dies ist ein Erfahrungsbericht zur dort beschriebenen Anlage; die Auslegung für einen neuen Standort wird gesondert abgestimmt.

Welchen Arbeitsschritt automatisiert die Anlage?

Sie automatisiert den chargenweisen Transport zwischen Probenentnahme und Labor. Die Labormitarbeiter müssen die Proben nicht mehr an der Entnahmestelle abholen. Probenahme und Analyse selbst gehören zu den vor- und nachgelagerten Prozessen.

Technik in Bewegung

Probentransport in der Praxis.

KundenfilmFLSmidth · Roy Hill Mine

Probentransport System als Bestandteil einer vollautomatischen Eisenerz-Analytik

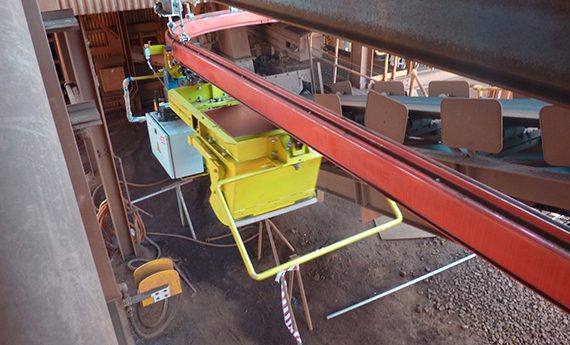

Probentransportsystem im Einsatz in Port Hedland – Originalfoto
Probentransportsystem im Einsatz in Port Hedland – Originalfoto
HLK-50 mit Hubeinrichtung – Hersteller-Rendering
HLK-50 mit Hubeinrichtung – Hersteller-Rendering
