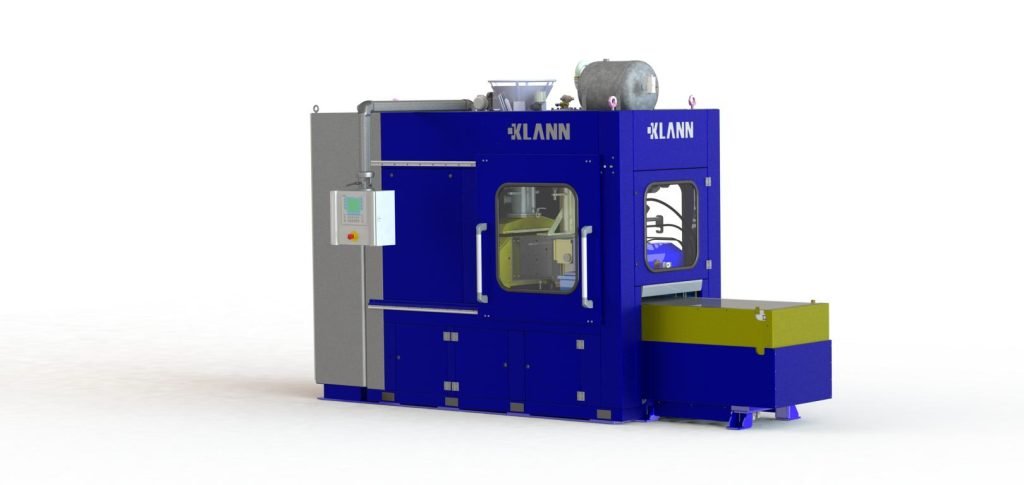

Машины для стрельбы стержнями с ленточной разгрузкой, так называемые ленточные машины.
являются одними из самых производительных машин для изготовления стержней.
Они в основном используются для серийного производства сердечников в автомобильной и арматурной промышленности.
короткие расстояния перемещения, что приводит к сокращению времени машинного цикла до 5 секунд
полностью автоматическая работа, без разрешения оператора
Хранение, выгрузка и буферизация изготовленных стержней на конвейерной ленте, отсутствие постоянной необходимости в персонале
высокие усилия зажима стержневого ящика, точное ведение стержневого ящика, поэтому низкое образование заусенцев и, соответственно, небольшая доработка стержней
Бережная выгрузка и размещение сердцевин на регулируемой по высоте конвейерной ленте
Полный корпус с широкими дверцами для отвода отработанного тепла и отработанного воздуха, а также для защиты от вылетающего песка
Простая замена стержневого ящика с помощью дополнительного встроенного подъемного механизма
Гидравлическое управление с технологией пропорционального клапана для уменьшения поломки керна за счет осторожного открытия стержневых ящиков
Переменный объем заполнения в стреляющем цилиндре предотвращает повторное вращение и, таким образом, затвердевание стержневого песка
компактный дизайн с небольшим пространством для установки
Устройство для смены стержневого ящика
Устройство для вытягивания оправки
Устройство для вытягивания боковых незакрепленных деталей
Приспособление для смене стержневого ящика
Автоматическая регулировка наклона головки.
Адаптация к разной ширине стержневого ящика
Автоматическое устройство для снятия заусенцев
Опорная рама с ящиками для чистки
Робот для удаления сердцевины для дальнейшей обработки или хранения
| Единица | P5- BA/HB | P8- BA/HB | P15- BA/HB | |
|---|---|---|---|---|
| Объем выстрела | дм³ | 5 | 8 | 15 |
| Запас песка - Подача | дм³ | 60 | 60 | 120 |
| Давление выстрела, регулируемое | бар | 1 - 6 | 1 - 6 | 1 - 6 |
| Расход сжатого воздуха за цикл | дм³ | 25 | 32 | 50 |
| Время цикла, без нагрева, устройства извлечения стержня, обдув | сек. | 5 | 7 | 10 |
| Размеры коробки для стержня | ||||
| мин. Ширина/Половина | мм | 40 | 40 | 40 |
| макс. Ширина/Половина | мм | 110 | 110 | 110 |
| макс. Длина | мм | 500 | 600 | 800 |
| макс. Высота | мм | 250 | 300 | 500 |
| Ход зажимного устройства | мм | 320 | 320 | 400 |
| Ширина конвейерной ленты | мм | 500 | 600 | 800 |
