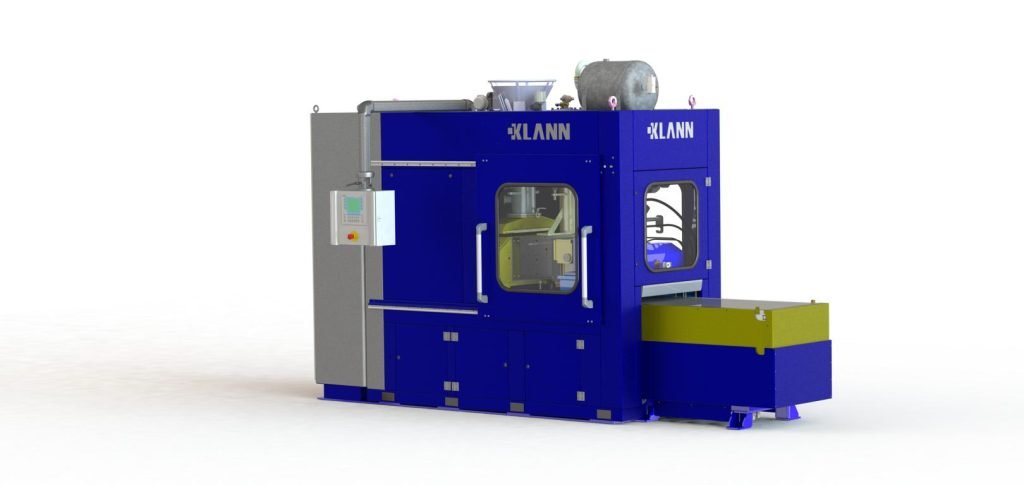

Strzelarki rdzeniowe z wyrzutem taśmowym, tzw. maszyny taśmowe
są jedną z najbardziej produktywnych maszyn do produkcji rdzeni.
Stosowane są przede wszystkim do seryjnej produkcji rdzeni w przemyśle motoryzacyjnym i armatury.
Maszyny taśmowe KLANN sprawdzają się w praktyce od lat i są stosowane głównie w całkowicie automatycznej pracy 3-zmianowej. Oprócz samych gorących boksów dostępne są również zimne boksy lub maszyny CO2
Dostępne są maszyny kombinowane, które oprócz szczęk grzewczych posiadają także urządzenie gazujące.
krótkie odległości przesuwu, co skutkuje krótkimi czasami cykli maszyny do 5 sekund
w pełni automatyczna praca, bez zgody operatora
Magazynowanie, rozładunek i buforowanie wyprodukowanych rdzeni na przenośniku taśmowym, bez stałego zapotrzebowania na personel
duże siły docisku rdzennicy, precyzyjne prowadzenie rdzennicy, a co za tym idzie, niewielkie powstawanie zadziorów i odpowiednio mało poprawek na tulejach
Delikatny rozładunek i umieszczenie rdzeni na przenośniku taśmowym o regulowanej wysokości
Kompletna obudowa z szerokimi drzwiami dostępowymi do odprowadzania ciepła odpadowego i powietrza wywiewanego oraz do ochrony przed wydostającym się piaskiem
Łatwa wymiana rdzennicy dzięki opcjonalnemu wbudowanemu podnośnikowi
Sterowanie hydrauliczne z technologią zaworów proporcjonalnych ograniczające pękanie rdzenia poprzez delikatne otwieranie rdzennic
Zmienna objętość wypełnienia cylindra strzałowego zapobiega powtarzającemu się zawirowaniu i tym samym stwardnieniu masy rdzeniowej
kompaktowa konstrukcja z małą przestrzenią montażową
Urządzenie do wymiany rdzenia
Urządzenie do wyciągania trzpienia
Boczne urządzenie do ciągnięcia luźnych części
Pomoc przy wymianie rdzenia
Automatyczna regulacja pochylenia głowicy
Dostosowanie do różnych szerokości rdzennic
Automatyczne urządzenie do gratowania
Rama podstawy z szufladami do czyszczenia
Robot do usuwania rdzenia do dalszej obróbki lub przechowywania
| Jednostka | P5- BA/HB | P8- BA/HB | P15- BA/HB | |
|---|---|---|---|---|
| Objętość strzału | dm³ | 5 | 8 | 15 |
| Zapas piasku - Załadunek | dm³ | 60 | 60 | 120 |
| Ciśnienie strzału, regulowane | bar | 1 - 6 | 1 - 6 | 1 - 6 |
| Zużycie sprężonego powietrza na cykl | dm³ | 25 | 32 | 50 |
| Czas cyklu, bez grzania, urządzenia wyciągającego rdzeń, nadmuch | sek. | 5 | 7 | 10 |
| Wymiary skrzynki rdzeniowej | ||||
| min. Szerokość/Połowa | mm | 40 | 40 | 40 |
| max. Szerokość/Połowa | mm | 110 | 110 | 110 |
| max. Długość | mm | 500 | 600 | 800 |
| max. Wysokość | mm | 250 | 300 | 500 |
| Skok urządzenia zaciskowego | mm | 320 | 320 | 400 |
| Szerokość taśmy transportowej | mm | 500 | 600 | 800 |
